WZC/P系列 装配热电阻

暂无价格
收藏
商品说明

WZ□型装配热电阻温传感器由感温元件、安装固定装置和接线盒等组成。
用于-200~600℃范围的液体、气体以及固体表面等的温度测量与控制。
测量精度高，规格齐全，性能稳定可靠。

热电阻是利用物质的温度变化，其电阻值也发生变化的原理来测量温度，其感温元件用细金属丝均匀地双绕在绝缘材料制成的骨架上制造而成。

商品参数

温度测量范围及允差

分度号
0℃时的公称电阻R（0℃）值Ω
电阻比W（100℃）
测量温度范围允差
测量温度范围
允差
Pt10
10
1.3850

陶瓷原件：-200~600

玻璃原件：-200~500

云母原件：-200~420

A级

±（0.15+0.2%|t|）

B级

±（0.3+0.5%|t|）

Pt100
100
Cu50
50
1.4280
-50~100
±（0.3+0.6%|t|）
Cu100
100

常温绝缘电阻

装配铂热电阻的常温绝缘电阻应不小于100MΩ

装配铜热电阻的常温绝缘电阻应不小于50MΩ

常温绝缘电阻的试验电压为100±10V  DC

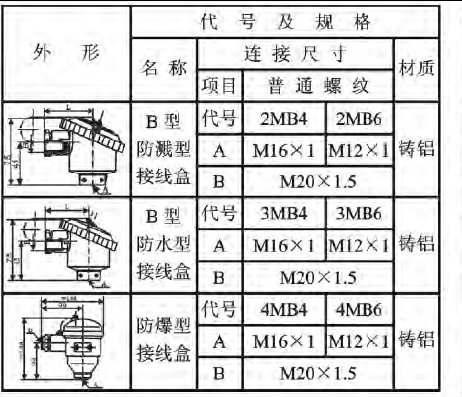

接线盒种类


长度规格

保护管直径
长度L
φ12
225,  250,  350,  400,  450,  550,   650,900,  1150
φ6300,  350,  400,  450,  500,  650,  900, 1150,  1650,  2150
锥形保护管

225，  250， 300， 400

注：装配热电阻的插入长度：l=L-150mm

热响应时间

保护管直径mm
保护管材料
热响应时间t
铂热电阻
φ12

碳钢：20

不锈钢：0Cr18Ni12Mo2Ti

不锈钢：1Cr18Ni9Ti

30~90
φ6
锥形保护
不锈钢：1Cr18Ni9Ti90~180
铜热电阻φ16

黄铜：H62         碳钢：20

不锈钢：1Cr18Ni9Ti

<180

保护管材料的适用范围

保护管材料
温度范围℃
备注
不锈钢：0Cr18Ni12Mo2Ti-20~+800

（1）表中数据系指在氧化性介质中垂直安装的情况

（2）除上述还指其没有强烈氧化的情况

不锈钢：1Cr18Ni9Ti-20~+800
黄铜：H62-200~+200
碳钢：20-100~+500

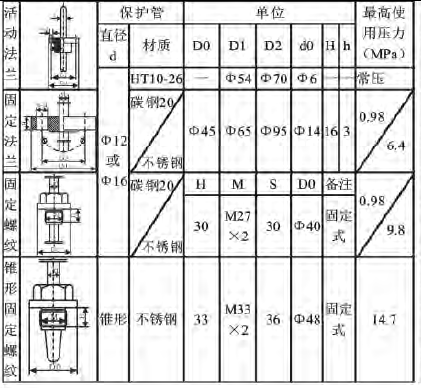

安装固定方式
