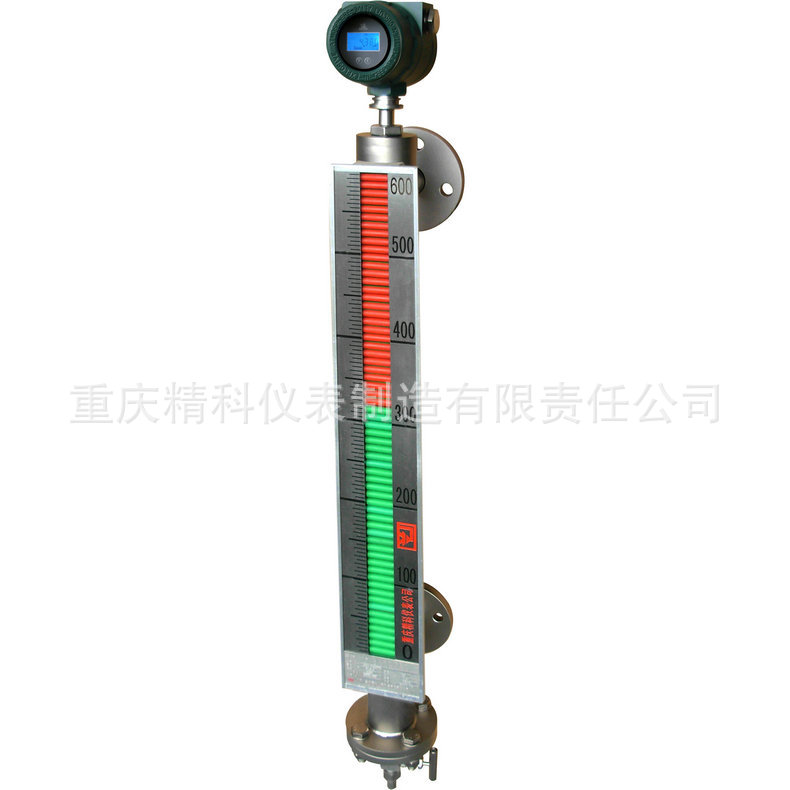

概述

UHC型磁浮子液位计（以下简称液位计）适用于敞开或密闭压力容器如各种塔、罐、槽、球形容器、地下贮罐和锅炉等设备内介质的液位测量。

液位计执行标准：GB/T 25153-2010压力容器用磁浮子液位计，可广泛适用于石油、化工、核工业、电力、冶金、环保、船舶、食品等行业生产过程中的液位或界面的测量及控制。防爆合格证：CCRI 23.8089X

具有以下特点：

a) 液体介质与指示器安全隔离，可用于高温、高压、超低温、有毒、有害强腐蚀性介质的液位测量。

b) 全量程范围内无盲区，红/白或者红/绿色显示醒目，读数直观，可远距离观察且测量范围大。

c) 开关信号输出的报警器位置可上、下任意移动，实现液位或界面的上、下限越位报警、控制或联锁。

d) 顶/底装式特别适用于液体介质粘度大、容器不适宜侧面开孔或观察指示不方便的情况，且容器的上、下部位可以安装液位计的场合。

e) 远传信号类型分为干簧管式液位变送器和高精度的磁致伸缩式液位变送器，将液位或界面信号转换成二线制4—20mA DC的标准信号输出，并可带HART通讯协议。

    f) 输出信号：4-20mA(+HART)  RS 485/232  FF协议

    g）信号传输方式：有线和无线

    h）无线传输方式：LoRa、wifi 、Zigbee

结构原理：

该液位计安装方式分为侧装式（也称旁通式）、顶装式（或底装式），UHC—1~8 /A/ B型为侧装式，UHC—9型为顶装式（或底装式），其中UHC—9A0型为顶装式(无翻板型显示)

UHC-1、3、5、7型为只是就地现场显示液位，UHC-2、4、6、8型为现场显示+远传信号输出，即将远传液位变送器UHC-A或者UHC-B分别与UHC-1、3、5、7、通过捆绑组合而成。

侧装式液位计由非磁性的测量筒（浮子室）法兰组件、磁浮子、液位显示器组成，可配液位变送器和报警器。

顶装式液位计由测量筒、浮球（筒）+连杆+磁体、液位显示器、护筒组成，可配变送器和报警器。

液位计显示器类型有翻板式、翻柱式、金属片式、LED电子光柱式等。

该液位计利用阿基米德定律即浮力原理和磁性耦合作用（同性相斥、异性相吸）的原理研制而成。

侧装式液位计测量筒内液位上升或下降时，浮于液面/界面的磁浮子随之上、下移动，液面/界面的位置即浮子内磁钢的位置，通过磁性耦合传递到现场显示器，使液面以下的显示器颜色发生翻转。

顶装式液位计的磁体位于浮球（或浮筒）组件的连杆顶端，浮球或浮筒在护筒内随着液面上升或下降，通过连杆带动顶部的磁体上、下移动，通过磁性耦合传递到现场指示器。

当液位上升时指示器由红色（白色）变成绿色（红色）、当液位下降时指示器由绿色（红色）变成红色（白色），通过颜色变化等比例模拟显示液位高度。

在测量筒的侧面捆绑一只干簧管/磁阻式传感器，配变送器模块，组成液位变送器。磁体在耦合作用指示器的同时也作用于干簧管/磁阻传感器，传感器的输出发生变化，变送器模块实现R/V、I/V 转换，输出二线制4—20mA标准信号，可带HART协议，实现液位位置的信号远传。

也可以捆绑磁致伸缩液位变送器，该变送器采用磁致伸缩原理制作而成，实现高精度的信号远传，输出4—20mA+HART信号及现场LCD显示

现场显示

量程：（单位：mm）：0—5000（大于5000协商供货）

准确度：±5mm（高精度型） ±10mm

显示器规格：10mm

介质密度：≥0.45g/cm3

界面测量时两介质密度差：≥0.15g/cm3

被测介质粘度：<1.25×10–4m2/s

介质温度：－40—100℃（普通型）

                      －20—400℃（高温型）

                      －10—70℃（PVC型）

                      －199℃－100℃（深冷型）

工作压力：-0.1MPa~40MPa

接液材质：SS 304、  PP  、SS316  、PTFE 、钛 、SS304L 、哈氏C

连接法兰：PN 系列  、Class 系列

变送器

量程： 0—5000mm（大于5000mm协商供货）

准确度：±0.1%(磁致伸缩型)

                  ±0.5%  ±1.0%  ±1.5%（干簧管/磁阻型）

电源电压：24V  DC

输出信号：二线制4—20mA DC（+HART）、RS485/232  、FF协议

无线传输方式： wifi 、 LORA 、 Zigbee 、物联网

电加热伴供电：24V DC 、 220AC

负载电阻：0—600Ω

防护等级：IP65、  IP66

环境温度：－20—80℃  、－50—80℃ 低冷型

电气接口：M20×1.5（F）   1/2”NPT （F）

报警器

无源、 保持型

触点容量：220V度 1A

外形尺寸：l×b×h，mm：100×68×50

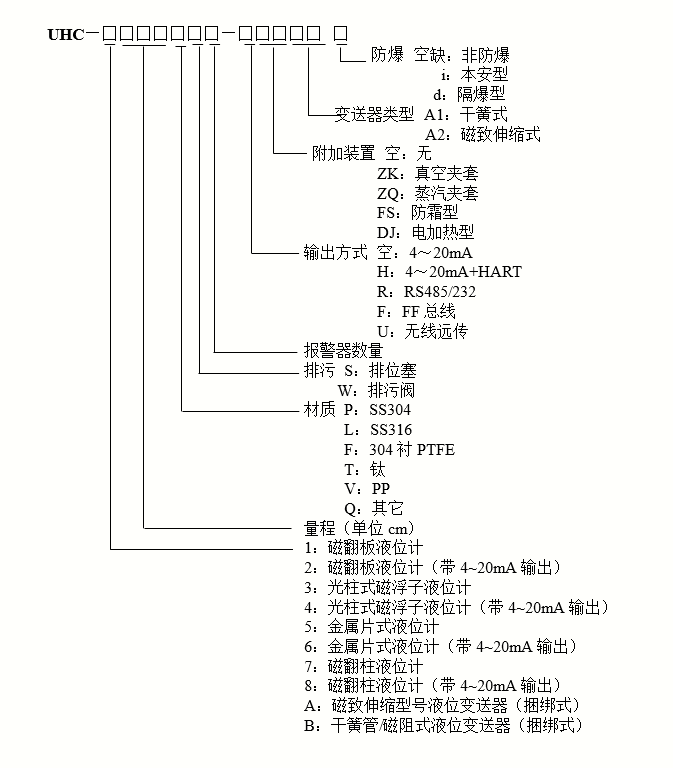

型号构成：

1.    侧装式

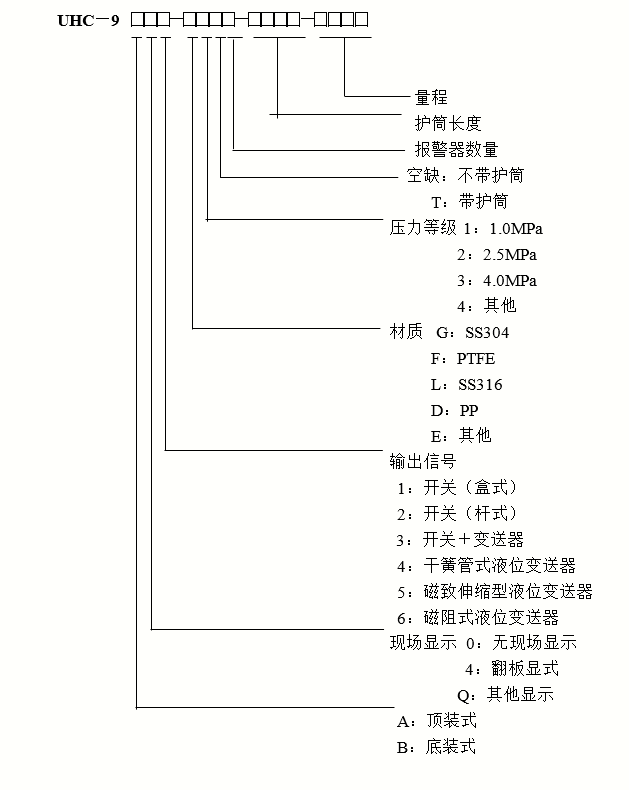

2.顶装式
