概述

云母型高压水位计是一种超高温、超高压水位计，分为单色和双色型，普通型和无盲区型，双色型其特点是在光源结构上采用了 新结构及发光源，简化了结构，更加提高了显示效果，专用无盲区显示仪表，它可与电视监 视系统配套实现远程水位监视功能。用于大型火力发电机组、冶金、石油化工等行业锅炉汽包水位及多种储集气的液位监视。是工业控制过程中高温、高压水（液）位监测的必备仪表，与电视监控系统配套，可实现远距离视频检测。

具有显示直观、清晰、连续（无盲区型），运行安全、可靠，维护方便的优点。

原理

本液位计由本体、阀门（拷克）、壳体、光源及电源调节器（双色型用）系统组成，水位计在本体上有一列观察孔，或者二列交叉组合消除了可视范围内的显示盲区，通过上、下汽液阀门分别与锅炉汽包或其他压力容器的汽相和液相部分相连，形成连通器，利用连通器原理使之与锅炉汽包水位或其他压力容器内水位、油位高度一致。

双色型后部的LED发射器发出红、绿光，分别射到本体的观测窗。汽相部分正前方，而绿光射到壁上被吸收；液相部分由于水产生的折射使绿光射向正前方，红光斜射到壁上被吸收，因而在观测窗的正前方观测到的是汽红水绿效果，即汽满为全红，水满为全绿高清晰红绿显示效果。

工作压力：1.6~22MPa

工作温度：-80℃~450℃

公称压力值为工作压力值的1.5倍

量程：0-1300mm内任选

过程连接：法兰 焊接：￠28*4mm 或用户指定其他连接方式

光源：LED冷光源

显示方式：汽红、水绿双色显示

监视方式：就地正前方目视 彩色工业电视远程监视

密封材料：石墨

视窗玻璃：石英/铝硅玻璃

本体材料：2cr13、304、316L

显示结构：石英/铝硅玻璃板十云母片组件

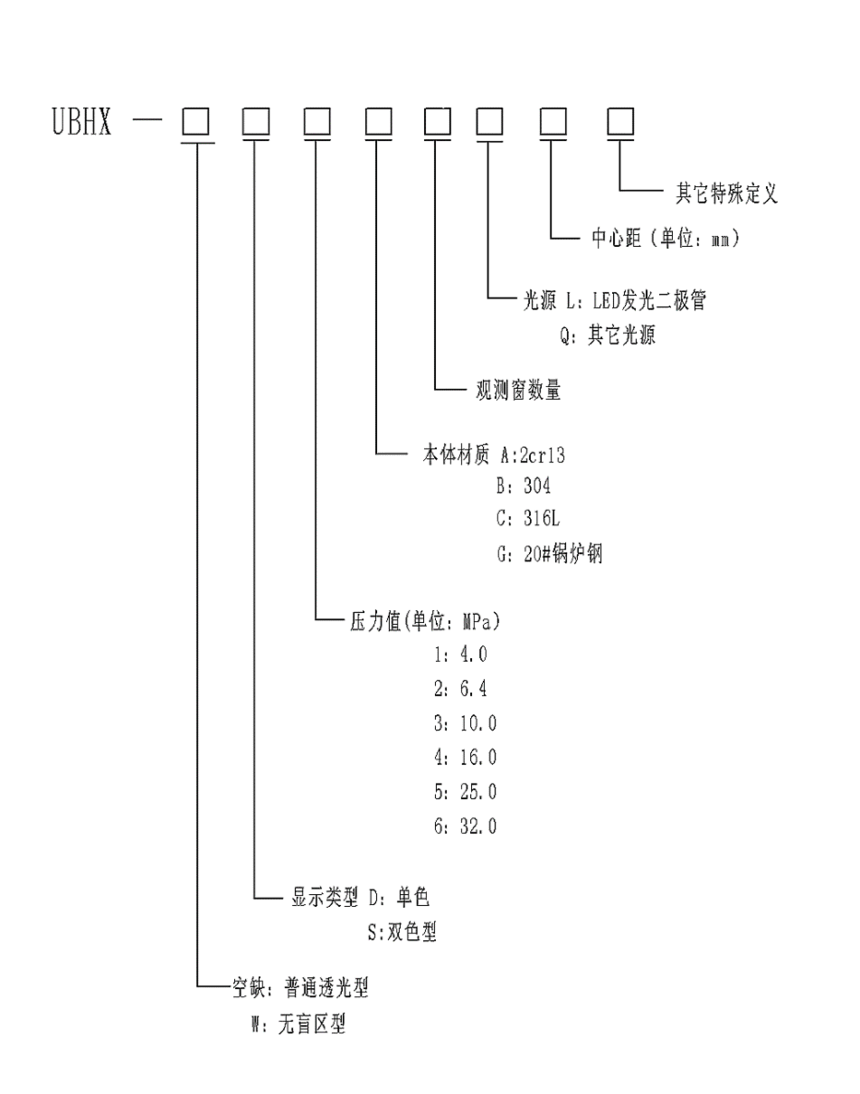

型号构成：
